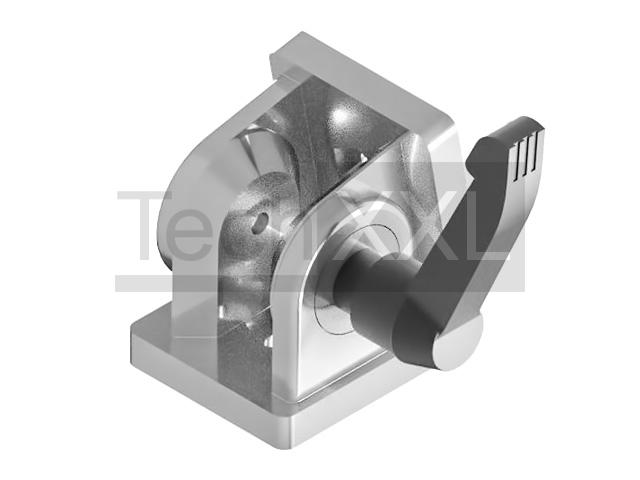

Przegub 10 45x45 z dźwignią zaciskową


Przegub 10 45x45 z dźwignią zaciskową wie HS210GMK45
Przegub 10 45x45 z dźwignią zaciskową
Przegub 10 45x45 z dźwignią zaciskową
Informacje techniczne
Typoszereg: Rowek 10
Typ: B

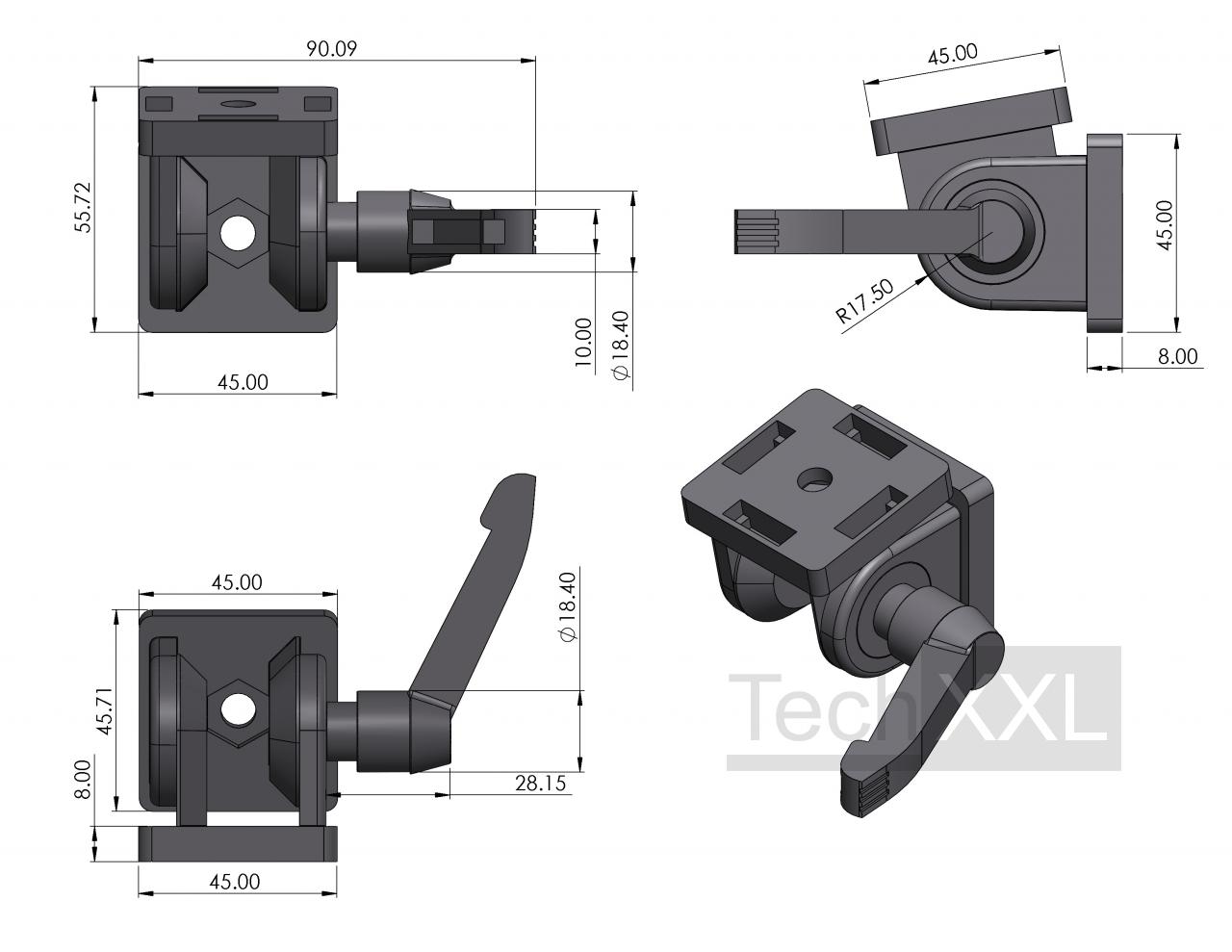

Wymiary (mm): 45 x 45 x 60
Materiał: ZN beschichtet
Waga: 0,3585 Kg
TIN: 100972 ID: S210GMK45
CAD Dane
---------------
z magazynu

Proszę uwzględnić

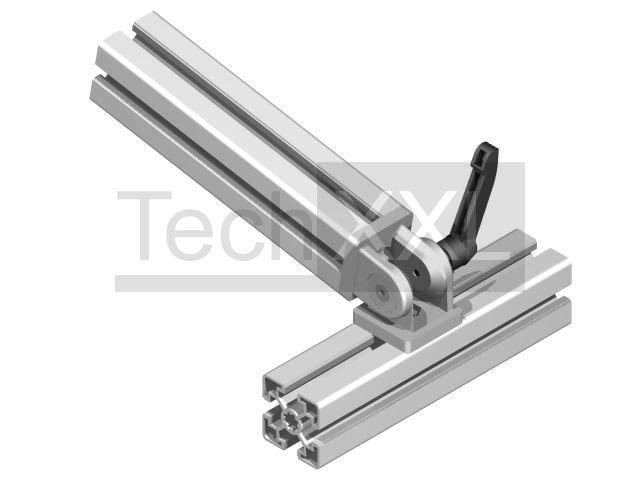

Przeguby służą do mocowania stałego lub ruchomego dwóch profili pod dowolnym kątem. Maksymalny zakres obrotu wynosi 180 °. Dźwignia blokująca umożliwia ustawienie dowolnego kąta. W przypadku montażu od czoła należy wkręcić tulejkę redukcyjną S210RH816 w otwór rdzeniowy. Do montażu stosuje się śrubę M8x25. Montaż w rowku profilowym odbywa się za pomocą śruby ISO 7380 M8x16 i nakrętki młoteczkowej M8. Może być stosowany ze wszystkimi profilami serii 10 w siatce 45

Tutaj możesz szybko i łatwo poprosić o najlepszą obecnie możliwą cenę. Natychmiast otrzymasz ofertę obejmującą czas dostawy i dostępność. Zwykle mamy towar w magazynie.

od 11.09 €/szt. netto

zapytaj o dogodną cenę za sztukę
⮮
Stk.
