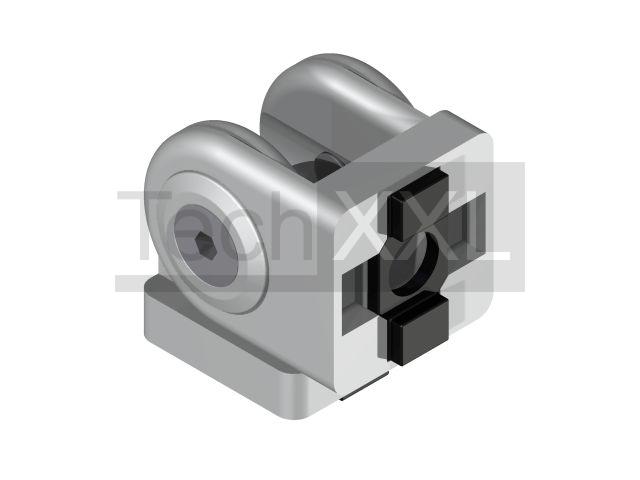

Przegub 5 20x20

Informacje techniczne
Typoszereg: Rowek 5
Typ: I
Wymiary (mm): 30,4 x 22,1 x 20
Materiał: ZN beschichtet
Waga: 0,039 Kg
TIN: 101349-S205G20

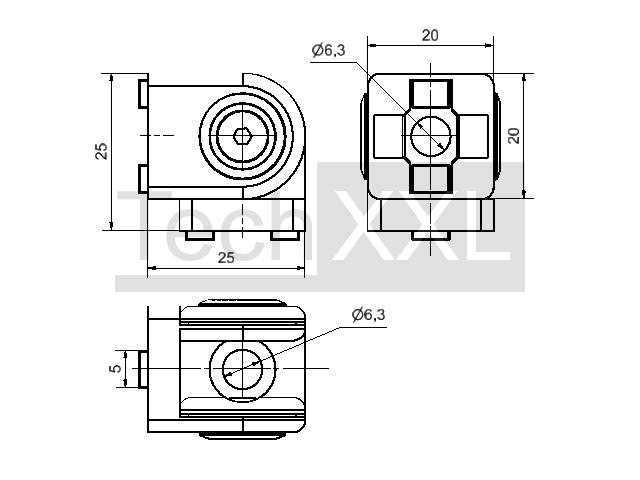

CAD Dane
---------------
z magazynu

Proszę uwzględnić

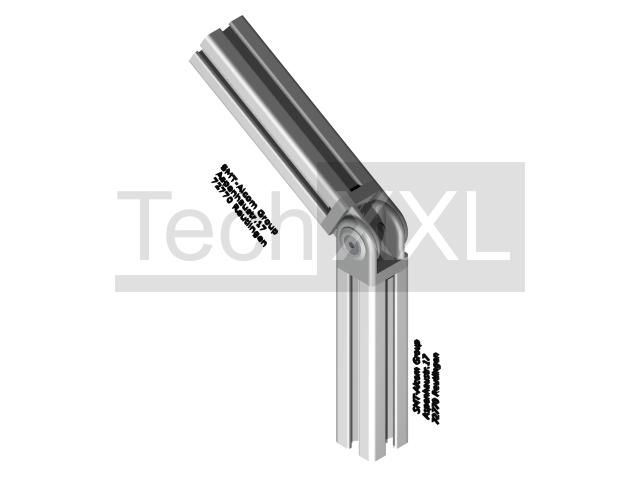

Przegub 5 20 służy do ustanowienia stałego lub ruchomego połączenia dwóch profili pod dowolnym kątem. Maksymalny zakres obrotu wynosi 180°. W przypadku mocowania przegubu do czoła profilu w otworze rdzeniowym profilu należy wykonać gwint M5. Przy mocowaniu do czoła profilu należy stosować śruby M5x14. Przy montażu do rowków należy używać śruby z łbem cylindrycznym M5x10 i wpustu M5 S205NSOS5 Może być stosowany ze wszystkimi profilami typoszeregu 5

Tutaj możesz szybko i łatwo poprosić o najlepszą obecnie możliwą cenę. Natychmiast otrzymasz ofertę obejmującą czas dostawy i dostępność. Zwykle mamy towar w magazynie.

od 7.29 €/szt. netto

zapytaj o dogodną cenę za sztukę
⮮
