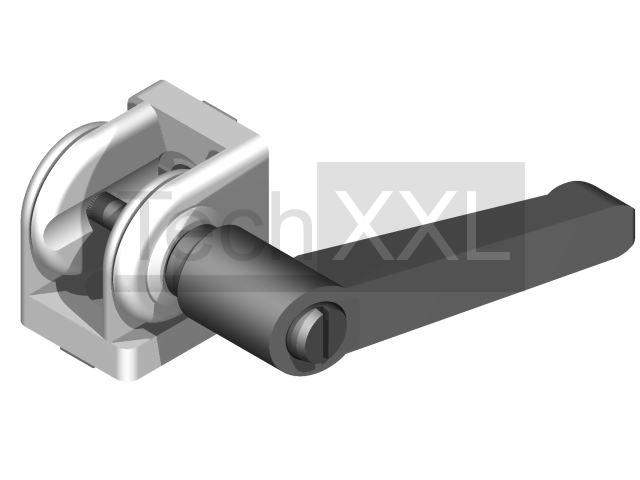

Przegub 6 20x20 z zaciskiem

Informacje techniczne
Typoszereg: Rowek 6
Typ: B

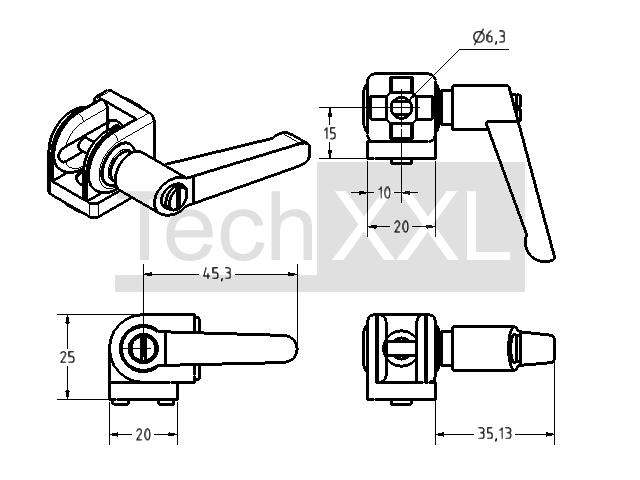

Wymiary (mm): 30,4 x 22,1 x 20
Materiał: Alu beschichter ST verzinkt
Waga: 0,084 Kg
TIN: 101845
CAD Dane
---------------
z magazynu

Proszę uwzględnić

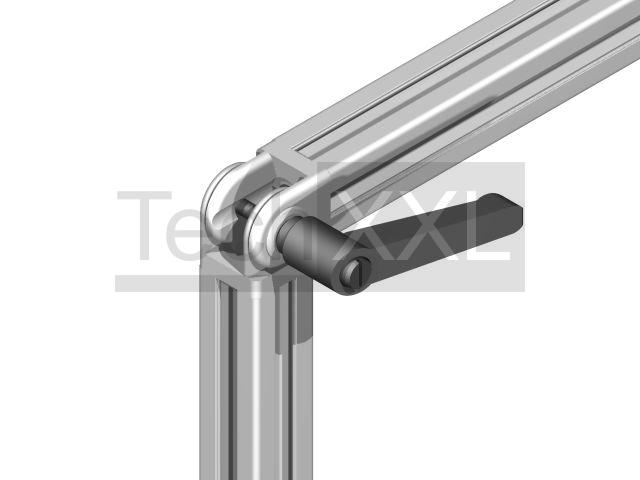

Przegub 6 20 z dźwignią zaciskową służy do ustanowienia stałego lub ruchomego połączenia dwóch profili pod dowolnym kątem. Maksymalny zakres obrotu wynosi 180°. W przypadku mocowania przegubu do czoła profilu w otworze rdzeniowym profilu należy wykonać gwint M6. Przy mocowaniu do czoła profilu należy stosować śruby M6x14. Przy montażu do rowków należy używać śruby z łbem cylindrycznym M5x10 i wpustu M6 S206NSMSB5 Może być stosowany ze wszystkimi profilami typoszeregu 6 w siatce 20

Tutaj możesz szybko i łatwo poprosić o najlepszą obecnie możliwą cenę. Natychmiast otrzymasz ofertę obejmującą czas dostawy i dostępność. Zwykle mamy towar w magazynie.

od 9.24 €/szt. netto

Please choose (bitte wählen):

zapytaj o dogodną cenę za sztukę
⮮
